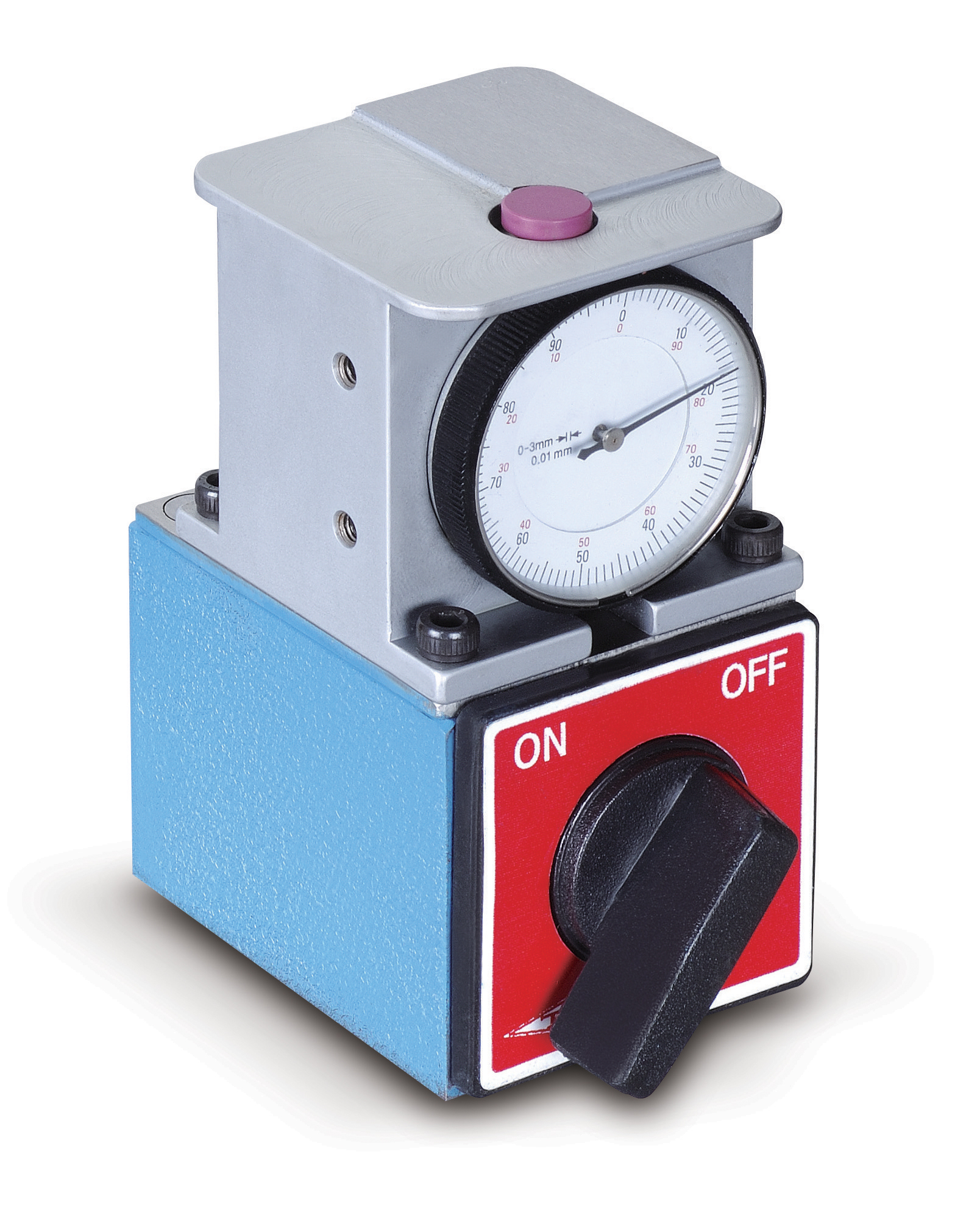

本產品應用鏡面拋光之特殊陶瓷材料作為Z軸設定器測頭，具表面模擦係數小，耐切削液腐蝕與不易生鏽的特性。並透過力學結構分析計算微型刀具加工基準點設定的量測接觸力及達到作動的最大作用力，輔以改良錶內彈簧結構、復位裝置設計最佳化、內嵌式防撞錶頭設計及嵌合精度技術，達到可測定0.1mm～0.3 mm微型刀具，量測0.1mm鑽頭百分表滿刻度(不折斷鑽頭成功率>95%)的嚴苛要求。突破市售Z軸設定器在使用上，因接觸力及加工深度不易控制，造成鑽頭斷裂或挫曲、測頭損壞、彈簧彈性疲乏及百分表故障等技術瓶頸；以輕量化機械式原理結構，達到與日本製電子感應式Z軸設定器同級水準，鑽頭垂直接觸力可達1.5kgw，接觸點應力(壓力)可達1.9×109 kgw/m2 (以鑽頭尖端直徑0.01mm計算，可承受接觸應力1.5kgw/[3.14×(5×10-6)2 m2] = 1.9×109 kgw/m2) 。另具維修保養容易、耐用可靠及價格合理優勢，乃電子感應式Z軸設定器所無法比擬。適用領域涵蓋電子、資訊、航太、生技、汽車、醫療…等微小、精密零組件微細切削加工量測用。
