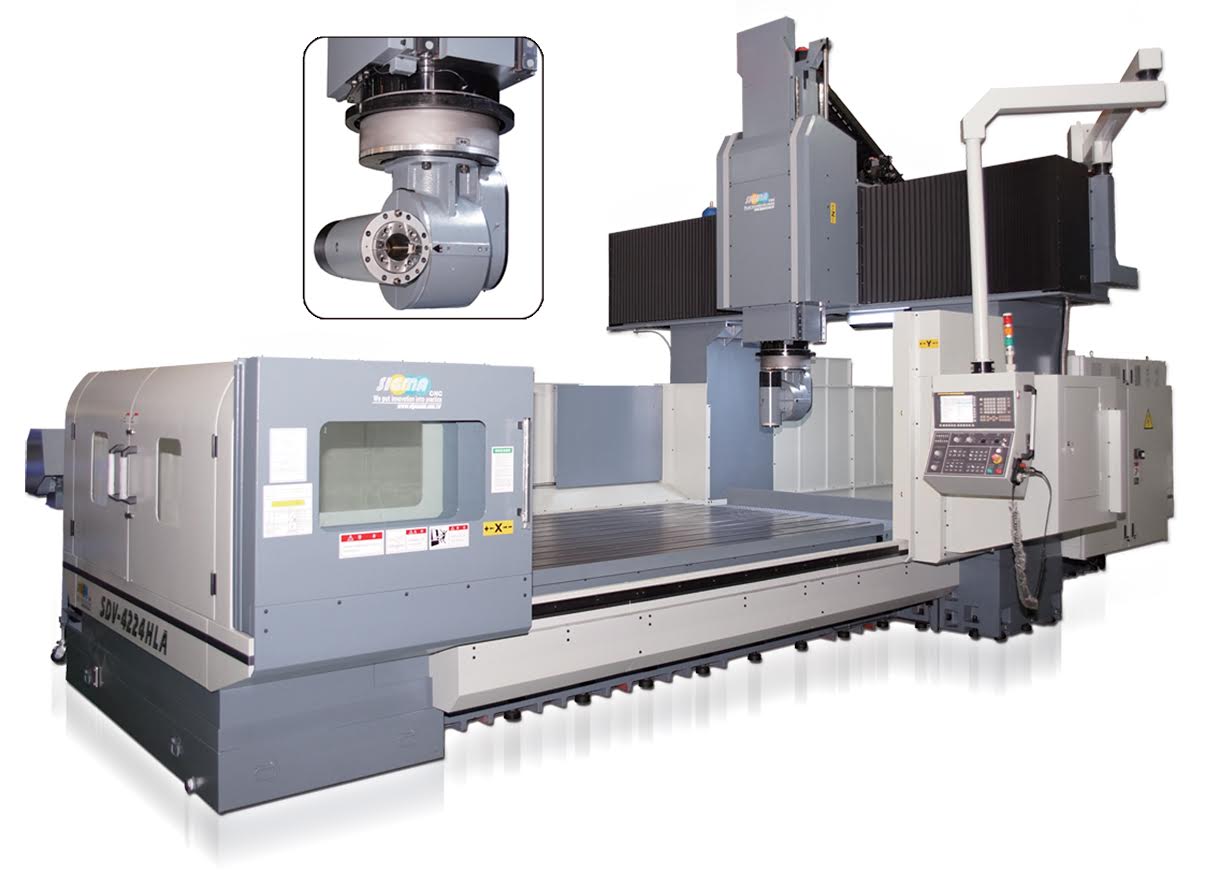

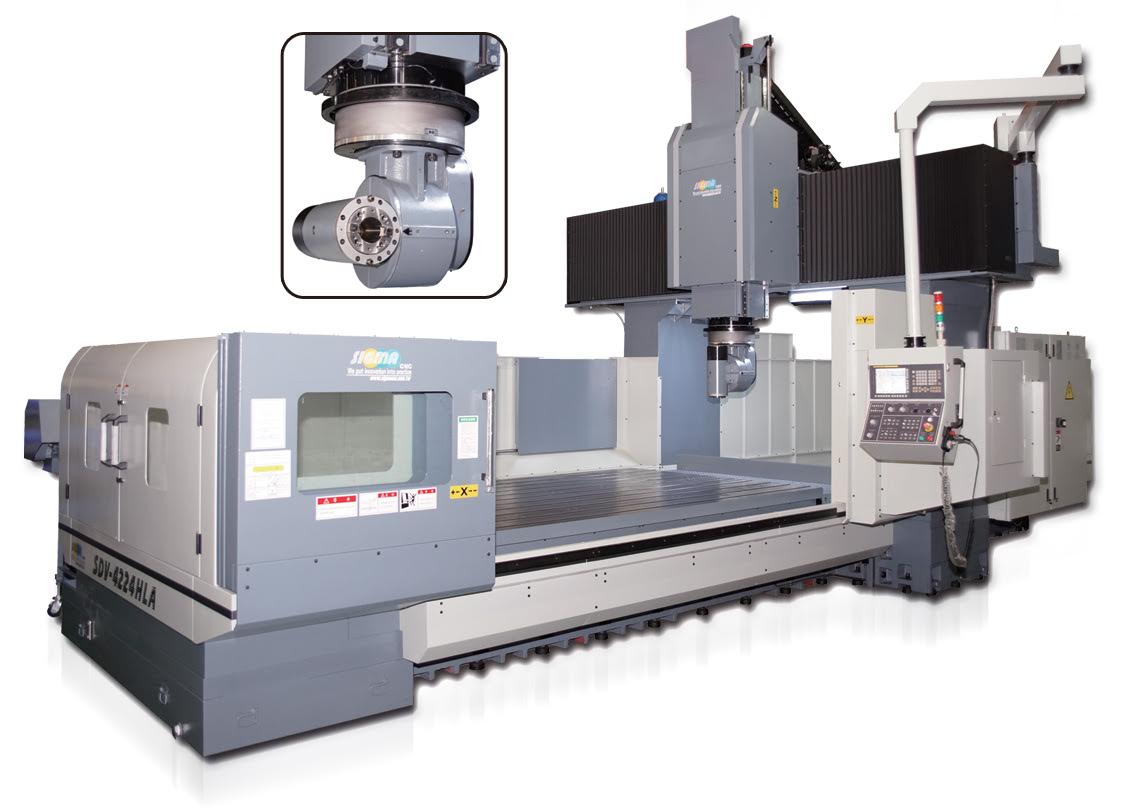

自動分度萬向銑頭系統模組
產業類別:生產力&能源精品
產品型號:ASDH-AC1
新穎機械工業股份有限公司
award 3

本產品共獲台灣新型專利5個。特色為:(1)高分割精度、(2)高穩定剛性旋轉、(3)高傳動扭力,精準切削、(4)精緻低空間佔比、(5)高效能重切削、(6)強大夾持力。本產品專門搭配於龍門加工機,廣用於航太汽車零件及模具加工,為重要關鍵模組,價格具極高競爭力,已超越國際水準。
創新優勢
1. 兩軸精細準確分割: A、C兩正交旋轉軸自動分度,最小達1度分割精度。
●本萬向分度頭採透過高精密小背隙齒輪、解碼器與軟體補償之精細整合組裝製造技術,打造出能個別做A、C兩正交旋轉各1度之準確分割精度。
2. 兩軸精準定位精度:達 3秒。
●本萬向分度銑頭,搭配由本公司開發之具HMI人機介面與補償功能軟體,可對選用之不同刀具行座標自動轉換與補償,達準確之空間旋轉位置 3秒定位精度。
3. 強大夾持拉力確保旋削穩定扭力:達6000Kgf。
●本萬向分度頭採專利鬆夾刀裝置設計,由320mm外徑大齒形定位盤,創造出極大夾持接觸面積,配合精密設計製造筒夾,可產生6000Kgf拉力,以抗拒種切削時產生之不穩定力。
4. 穩定耐用精準移動精度:Y、Z軸達0.05mm穩定移動精度。
●本模組Y軸主軸頭滑座與橫樑採獨特的高低差垂直與水平配置式(頂面單軌、正面前後階梯雙軌)之三線軌結構設計, Z軸採對稱重心左右面各雙軌式重心推動設計,可達YZ兩軸向高剛性移動支撐,使萬向分度頭有高移動精度。
5. 高轉速精切削與低轉速高扭力重切削雙優勢切削:最大轉速10000rpm、低速穩定傳動最大扭力750N-m。
●採直結式主軸與二段變速行星式齒輪箱搭配設計,直接驅動直結主軸可提高扭力輸出,並運用其低速高扭力特性驅動正交萬向分度銑頭。此組合經精密製造組裝,最終可展現低速穩定傳動最高750N-m扭力,高速可達10000rpm雙優勢切削。
6. 環保節約精緻低空間佔比與輕量化分度頭設計:本體656mm長,494mm直徑。
●本萬向分度頭自動分割功能直接利用主軸伺服馬達帶動,而非另配置一 獨立伺服馬達帶動,故較一般市面同類產品,可省卻獨立伺服馬達所佔空間、重量、甚至成本費用,既節省材料環保又有高效能,最終設計分度頭長度與直徑可小至656mm長與494mm直徑。
7. 高信賴高精度剛性高效能切削:
●本萬向分度頭採短傳動軸中心線與主軸中心線距,搭配精密正交傘齒輪配置設計,一方面可穩定傳遞扭力達750N-m,同時可達600cc/min高剛性重切削移除率能力。
8.自動換頭功能
透過電腦控制,將正交萬向分度銑頭,送出自動換頭之頭艙,讓立式主軸頭自動夾取;也可將分度銑頭自動精確送回頭艙儲放。
